 さぁ、いよいよ基板の製作だ。今回はPCBレイアウト等は無いので、回路図の入力側から順々に配線していく。多少は後のことを考えてレイアウトするが、これは慣れと言うしかない。
この回路はGNDや９VよりもVREF（4.5V）の接続箇所が多いので、それを中心にレイアウトしていくと後に楽が出来るかもしれない(^_^;)。
ICソケットを付けて、その周辺から配線していく。
 途中、周辺パーツへ行く配線がかなりの数出るはずなので、写真のようにメモしていく。
そしてケースへの収納がかなりきついはず。コンデンサ等の背の高い部品は寝かせる前提でレイアウトする。コツとしてはパーツの足を長めに取って、足の途中から曲げるようにすれば、場所を取らずに寝かせられる。
 基板上はかなりぎゅうぎゅう詰め！しかし、クリップダイオードのスペースを残さなきゃと思い、下側1/3程度を空白にしておいた。

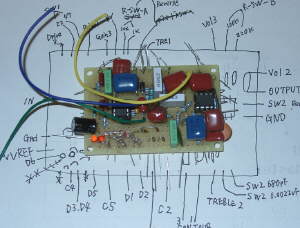

←一応基板は完成！今回はかなり時間と手間が掛かった。特にロータリースイッチへ行く線や、可変抵抗だけでも6個あるので、外部配線が相当な数だ！
メモ→
もうすでにメモが無いと配線できない状態に陥っている。どの線が何々なんかは覚えていられない！
ON/OFF確認用のLED関連以外はパーツを全て基板に収めた。少しだけなら外部部品に空中配線しても良いのだが、今回は数量が多すぎるので、全てを収めて番号を割り振った。
ここまで作ったら、もう集中力が続かず放心状態だ(>_<)。
↓気を取り直して、簡単な確認をする。

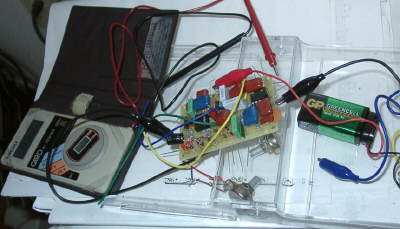

 9Vが来ているか？4.5Vはちゃんと来てるか？をテスター使って確認する。
まず9Vはオペアンプ２個の8番に来ているだけなので、双方確認する。アレ？片方来てないぞ。いろいろ検証したら、ハンダの接触不良だった。すでにこの段階でミスじゃ先が思いやられる。
次に4.5V。これは全然反応なし。よ〜く見てみたら、アースと接触してた。キチンと配線しなおして、各部にちゃんと4.5V行っているかを確認した。
上記の同じような間違えがないか、よ〜く基板を調べる。一応良し！この先全てを配線し終わってからの音出しまでは、確認出来ない。ちょっと不安．．．
さて次回はケースのレイアウト＆穴あけ配線だ。はたして気力が続くのだろうか？。
|
