BOSS FA-1 FET Amplifier 徹底解剖
BOSS FA-1 FET Amplifier 徹底解剖
あるとこから拝借してきた、見ての通りツマミの無いジャンク(^_^;)。レビューや生い立ちについては
ブログに書いた
ので読んでもらいたい。ここでは回路のことと拡大した写真を載せておく。(高画質でお届けしたいのでリサイズしていません一枚約1Mbyteありますので、クリックには注意してください。)
回路図はこちら
にある。あ、
ここにも
あった!
こんな図
も。
なんと
作ってる人
も居た!
←ただこちらの方はオペアンプを4558に置き換えて作ってる。これだと厳密な再現は出来ないと思うので、あまり参考にならない。
それで、
回路図
と
現物の相違点
があるので報告しておこう。

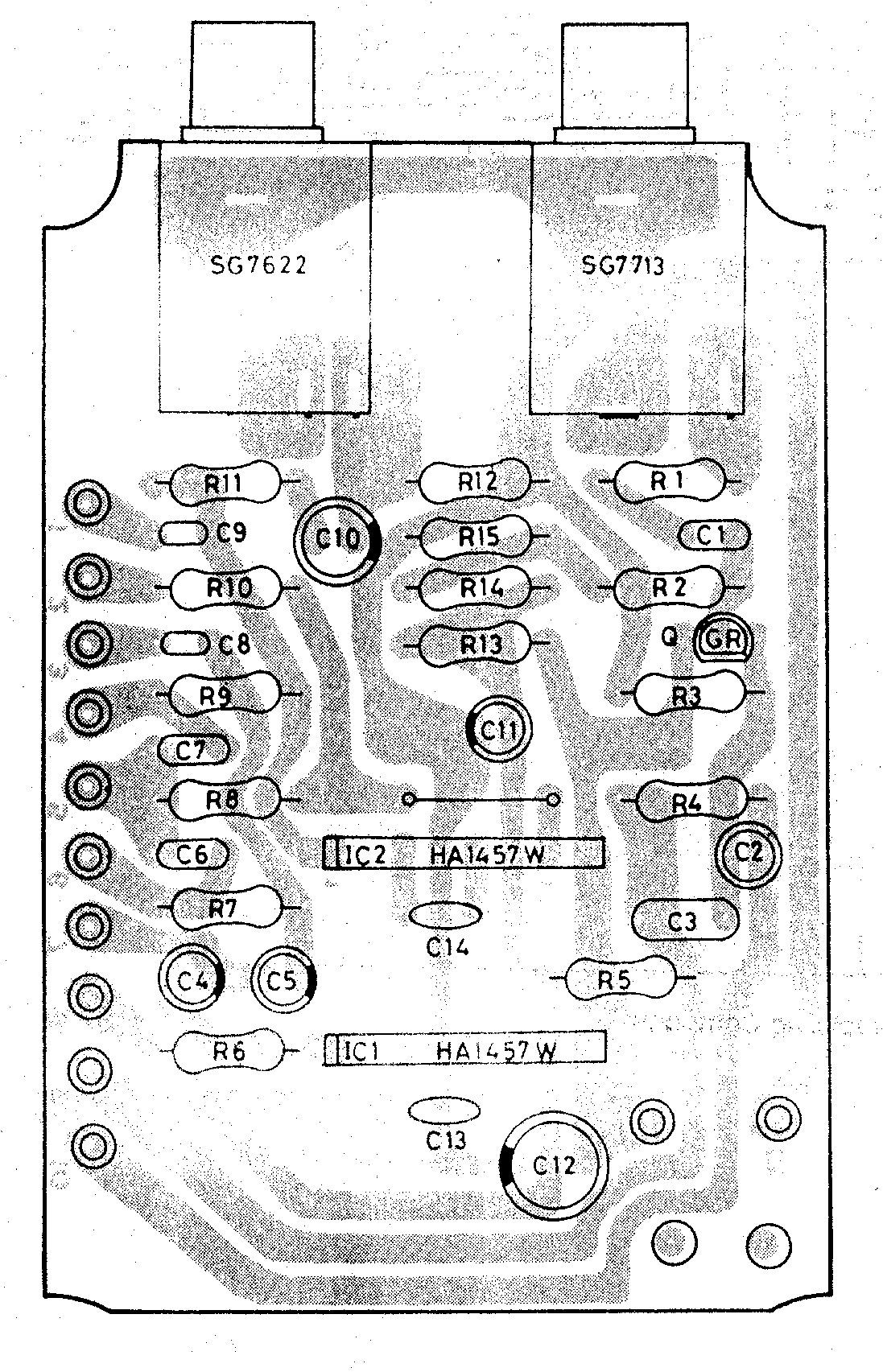

回路図
にはオペアンプがHA1457となっているが、 正確には
「HA12017」というIC
。横型のオペアンプはあまり馴染みがないので、何で代用できるだろうか?それとC13とC14のセラコンの値が100Pになってるけど、
現物は220P
だった。その他はざっと回路を追ってみたけど違いは無かった。もしかしたら
2バージョンあるのかも
しれない。特にオペアンプは基板にも品番が書かれているぐらいだから、こちらの
回路図
を採取した人が間違える訳ない。
オペアンプだが、探してみたら
ギンガドロップさん
にあったし、HA1457なら
タッキーさん
でも扱ってる。しかし絶版となっているせいか、価格は高いですな。これを
2個使っちゃう
のでパーツだけで相当な金額になってしまう。
上記作った方みたいに4558で代用したくなる気持ちも判るような気がする。でもせめて741系のシングルを2つにしたいところ。何故ならデュアルだとC13とC14の入るピンがないからだ。このコンデンサーはどんな役割りするのか松美庵には判らないけど、
付けられない
っていうのもヤダよねぇ(~_~;)。
でもこの機種、クリーンブースターとしては、かなり幅広い音作りができるので、フットスイッチを付けてエフェクターとして作るか、ギターに内蔵させるのも良い選択だと思う。近いうちに自作したい。
2007.11.23
